高温磷化表面处理工艺具体说明
发布日期：2018-09-17 点击次数：3349次
高温磷化表面处理工艺具体说明
紧固件表面处理常用工艺简介---磷化/氧化

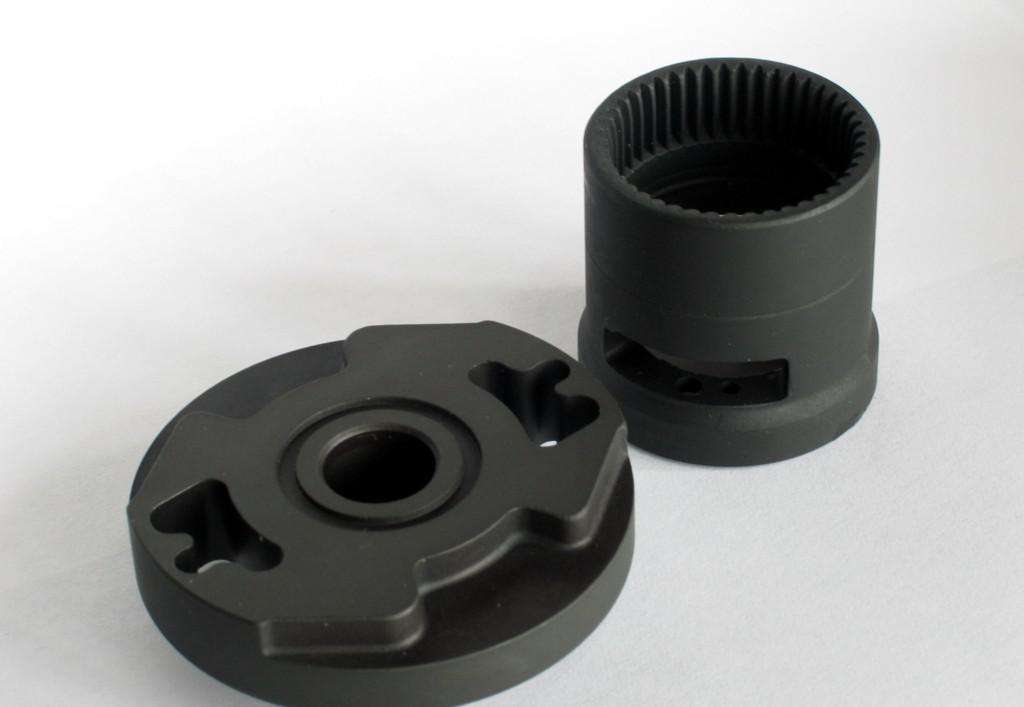

一、磷化
定义：金属在含有锰、铁、锌的磷酸盐溶液中进行化学处理，使金属表面生成一层难溶于水的磷酸盐保护膜。
磷化，属化学转化膜处理（锌的铬酸盐钝化、钢铁的磷化、氧化）
磷化相对镀锌便宜，耐腐蚀性能比镀锌差。
紧固件磷化常用的两种，锌系磷化和锰系磷化。锌系磷化润滑性能比锰系磷化好，锰系磷化抗腐蚀性，耐磨性较镀锌好。它的使用温度可达华氏225度到400度（107~204℃）。
高强度螺栓采用磷化，还可以避免氢脆问题，所以在工业领域10.9级以上的螺栓一般采用磷化表面处理。特别是一些重要零部件的连接。如，发动机的连杆螺栓、螺母，缸盖、主轴承、飞轮螺栓，车轮螺栓螺母等。
二、氧化
定义：发蓝或发黑，钢铁在含有氧化剂的溶液中进行处理，使其表面生成一层均匀的蓝黑到黑色膜层的过程
分类:
a. 高温化学氧化（碱性化学氧化）
b. 常温化学氧化（酸性化学氧化）
工艺
a. 在强碱（氢氧化钠）溶液里添加氧化剂（亚硝酸纳），在135～145℃，60～90min → 肥皂液，3～5min → 水洗、干燥及浸油。
b. 表面生成极薄的Fe3O4为主要成分的氧化膜、0.5~1.5μm。
功能：提高零件的耐蚀性、润滑性、改善外观。
适用于质量外观要求不严的农机产品。
