紧固件大多数由于其运用环境恶劣，以及防腐蚀的需要，有必要对其进行表面处置，以抵达高性能、耐腐蚀等需要，满足国内外客户需要。

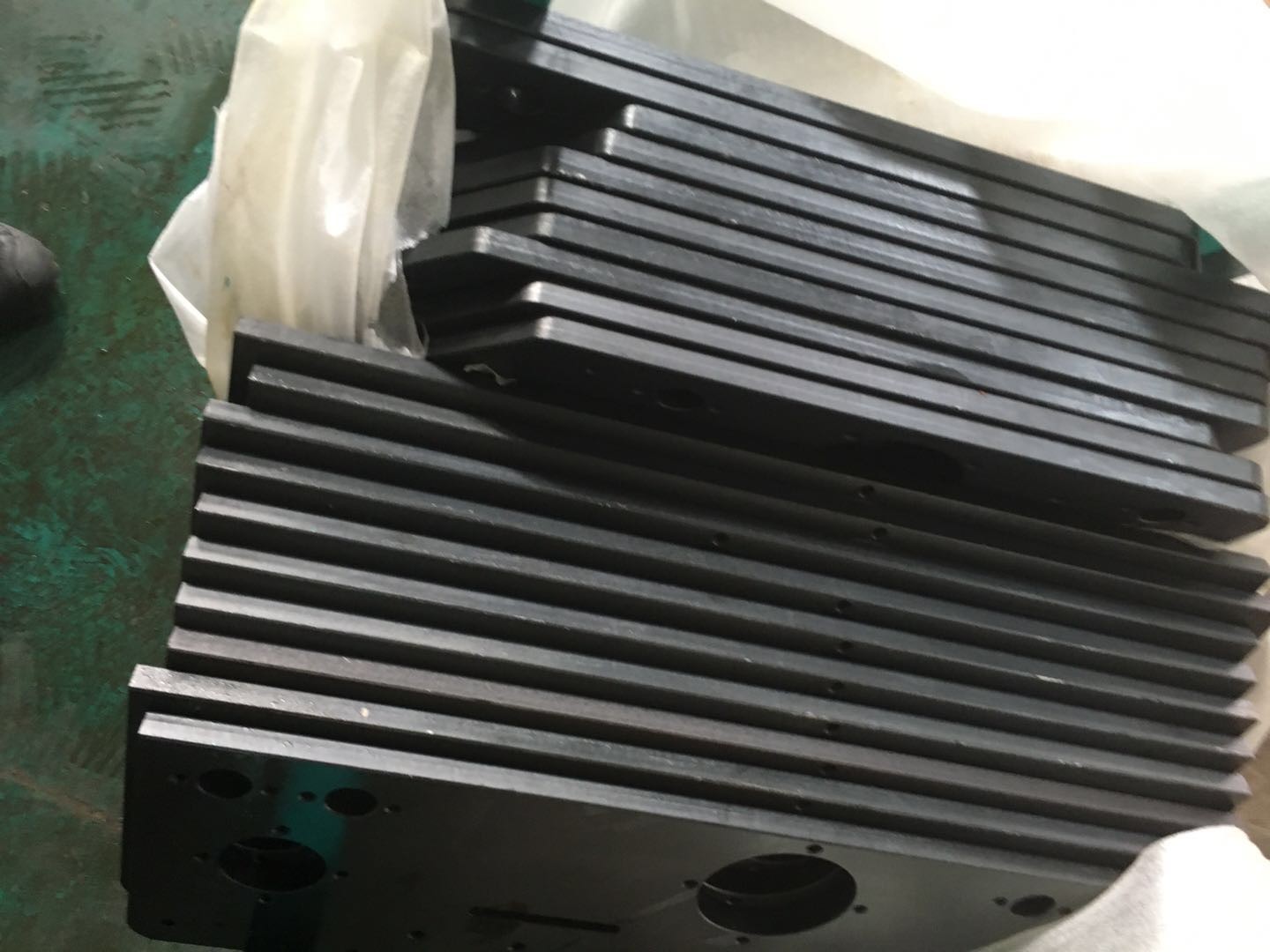

发黑处理（表面氧化）归于常用的的一种表面处置技能，既紧固件在很浓的碱性和氧化剂溶液中加热氧化，使金属表面生成一层均匀细密且与基体健壮联络的四氧化三铁薄膜。发黑处置的目的，对紧固件表面起防锈作用；增加金属紧固件表面的光泽并使表面更加美丽，发黑时加热还有助于减少紧固件的内应力。氧化膜构成的机理，钢铁紧固件在很浓的碱（NaOH）溶液中加热时，初步表面遭到微腐蚀作用分出铁离子，铁离子与碱和氧化剂发生化学作用生成亚铁酸钠（Na2Fe2O2）和铁酸钠（Na2Fe2O4），然后亚铁酸钠和铁酸钠进一步作用生成四氧化三铁。
传统发黑处理的技能流程如下：装料→化学去油→冷水清洗→酸洗→冷水清洗→氧化处置→冷水或温水清洗→沸水清洗→皂化→上油→装箱。现行的新技能硬膜亮光氧化发黑技能具有以下利益：改变了传统碱性发黑存在的各种害处，如常温附着力不牢、防腐才干差等。技能处置的氧化膜具有高耐磨性（含微量合金元素）、高防腐性（是传统碱性氧化膜的30倍）、高亮光性的特点，且该发黑技能与传统技能比照只是增加了硬膜亮光处置工序，本钱低、效率高、易于操作，其技能流程如下：装料→化学去油→冷水清洗→酸洗→冷水清洗→硬膜亮光处置→氧化处置→冷水清洗→沸水清洗→皂化→浸油→装箱。硬膜亮光处置溶剂为NUP311NV型，氧化发黑技能对标准几乎没有影响，硬膜的厚度可以忽略不计，粗糙度可以坚持正本水平，抗盐雾试验时间比原技能延伸0.5h。用美国ThermoVG公司出产的ESCALAB250型多功能表面分析系统，对硬膜亮光氧化发黑处置样品进行反应机理与膜厚分析，通过样品比对分析比照，膜反应机理相同，都是氧化反应成膜，膜厚约1.4μm，抵达了国内外用户的需要。
